Vantaggi del prodotto
1. Composizione del materiale e meccanismo di tenuta

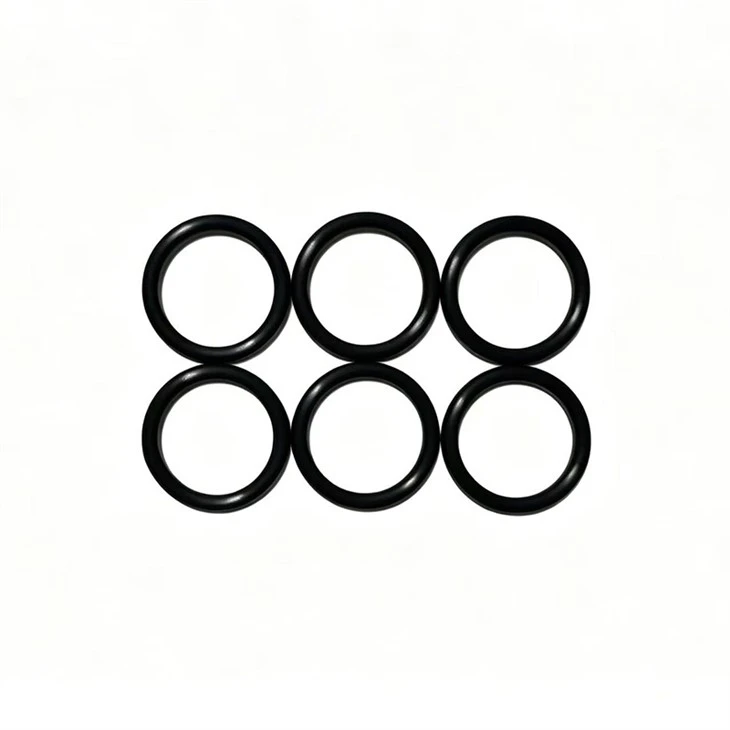

Gli O-Oring FKM per alte temperature-sono stampati da FKM composto con riempitivi rinforzanti-resistenti al calore, agenti indurenti al perossido e stabilizzanti termici, quindi stampati a compressione-e vulcanizzati in elastomeri toroidali con sezione trasversale-circolare. Quando compresso in una ghiandola, viene generato uno stress da contatto; la tenuta viene stabilita quando la sollecitazione da contatto supera la pressione interna del mezzo. Le formulazioni ad alta-temperatura ottimizzano la densità della reticolazione e i sistemi di stabilizzazione termica per eliminare la-scissione della catena principale e il degrado della reticolazione, ritardando l'indurimento e l'accumulo di compression set.
2. Prestazioni ad alta-temperatura
I gradi FKM standard funzionano continuamente a -da 45 gradi a 200 gradi (ASTM D2000). I gradi speciali per alte temperature raggiungono i 225 gradi continui, con picchi intermittenti di 250 gradi –300 gradi (cumulativi inferiori o uguali a 48 ore). Dopo invecchiamento ad aria calda di 200 gradi × 70 ore, ritenzione della resistenza alla trazione maggiore o uguale all'80%, ritenzione dell'allungamento maggiore o uguale al 70%.
3. Compatibilità con i supporti ad alta-temperatura
Adatto per oli lubrificanti a base minerale-, oli idraulici, oli motore, oli per ingranaggi, diesel, benzina e aria a temperature elevate. Nessun indurimento, infragilimento o rigonfiamento eccessivo in bagni d'olio a 200 gradi. Resiste agli acidi forti, alle basi forti, all'acqua ammoniacale, al vapore ad alta-temperatura e ai solventi misti. I gradi ad alta-temperatura resistono inoltre all'ossidazione termica, all'ozono e all'invecchiamento UV.
4. Bassa compressione impostata ad alte temperature
Durezza standard: Shore A 75±5 (75+ consigliata per gradi ad alta-temperatura). Set di compressione (200 gradi × 70h, compressione 25%) Inferiore o uguale al 30% (ASTM D395). A 275 gradi × 70h, compressione impostata inferiore o uguale al 50%. Garantisce il mantenimento della pressione del contatto di tenuta attraverso ripetuti cicli termici (calore → raffreddamento → riscaldamento).
5. Gamma e personalizzazione a grandezza naturale disponibili
Sezione-trasversale 1,0–7,0 mm, diametro esterno 10–450 mm. Conforme a GB/T 3452.1 e AS568. Personalizzazione basata su campioni-disponibile senza disegni: sviluppo dello stampo in 3-5 giorni.
Specifiche del prodotto
| Parametro | Specifica |
|---|---|
| Materiale | FKM (fluorocarburo) – Grado-per alte temperature |
| Durezza (Shore A) | 75±5 (consigliato 75+; disponibile 70–90 personalizzato) |
| Temp. continua standard. | -45 gradi ~ +200 gradi |
| Alta-Temperatura continua | Fino a +225 gradi |
| Temp. di picco intermittente. | 250 gradi ~ 300 gradi |
| Rapporto di compressione consigliato | Assiale statico: 15%–30%; Radiale statico: 20%–35%; Dinamico: 10%–20% |
| Pressione di esercizio massima | Senza anello di riserva Inferiore o uguale a 10 MPa; con anello di riserva Maggiore o uguale a 30MPa |
| Gamma di diametri esterni | 10mm~450mm |
| Intervallo-sezione trasversale | 1,0 mm~7,0 mm |
| Colore | Nero (standard), marrone/verde opzionale |
| Set di compressione (200 gradi × 70 ore) | Inferiore o uguale al 30% (ASTM D395) |
| Set di compressione (275 gradi × 70 ore) | Inferiore o uguale al 50% |
| Resistenza alla trazione | Maggiore o uguale a 16 MPa |
| Allungamento a rottura | Maggiore o uguale al 150% |
| Invecchiamento ad aria calda (200 gradi × 70 ore) | Ritenzione della trazione Maggiore o uguale all'80%; Ritenzione dell'allungamento Maggiore o uguale al 70% |
| Standard | GB/T 3452.1 / AS568 / ISO 3601 / disegno personalizzato |
| Taglio rapido | Divisione a 45 gradi, precisione di rifinitura Inferiore o uguale a 0,1 mm |
| Qualità della superficie | Finitura liscia, senza bolle, crepe o impurità |
Installazione e funzionamentoProcedura
1. Ispezione e pulizia pre-installazione
Pulisci la ghiandola e le superfici di accoppiamento con un panno-privo di lanugine imbevuto di acetone o alcool per rimuovere schegge, pellicole d'olio e vecchi residui di guarnizione. Ispezionare il fondo e le pareti del premistoppa per individuare eventuali graffi, cavità o sbavature. Difetti minori hanno maggiori probabilità di causare guasti prematuri alle guarnizioni ad alte temperature.
2. Lubrificazione
Applicare uno strato sottile e uniforme di lubrificante per alte-temperature compatibile con il fluido del sistema (grasso fluorurato o olio idraulico per alte-temperature) sulla superficie dell'O-ring per ridurre l'attrito di installazione e prevenire danni alla superficie.
3. Procedura di installazione
Utilizza il metodo di inserimento a spirale o un manicotto di installazione rastremato per spingere gradualmente l'O-ring nel premistoppa. Non utilizzare mai strumenti affilati. Assicurati che l'O-ring non sia attorcigliato nel premistoppa. Allungare il diametro esterno dell'O-ring non più del 2% della sua circonferenza originale per evitare una deformazione permanente della sezione trasversale-.
4. Verifica del rapporto di compressione
Misurare la profondità del premistoppa e l'altezza della sezione trasversale dell'O-ring-dopo l'installazione-per calcolare la compressione effettiva. Tenute statiche: 15%–30% (assiale) o 20%–35% (radiale); guarnizioni dinamiche: 10%–20%. A temperature elevate, una compressione troppo bassa determina una pressione di tenuta insufficiente dopo l'espansione termica.
5. Combinazioni alta pressione + alta temperatura
For system pressures >10MPa, installare un anello di riserva (PTFE o PEEK) sul lato pressione e controllare rigorosamente lo spazio di estrusione per evitare che l'O-ring venga estruso a temperature elevate.
Domande frequenti
D1: Qual è la differenza tra FKM ad alta-temperatura e FKM standard?
-
L'FKM ad alta-temperatura utilizza la polimerizzazione al perossido (bisfenolo AF + BPP) con una maggiore densità di reticolazione e più stabilizzatori termici. L'FKM standard si indurisce rapidamente sopra i 200 gradi con un forte aumento della deformazione della compressione; i gradi ad alta-temperatura mantengono l'elasticità continua a 225 gradi, con deformazione fissa inferiore o uguale al 50% a 275 gradi × 70 ore. L'intervallo di temperatura di servizio complessivo per FKM è compreso tra -45 gradi e 300 gradi.
D2: Qual è la soglia di errore per l'FKM ad alta-temperatura nel servizio continuo ad alta-temperatura?
-
The primary failure mode is compression set exceeding 25% of original cross-section height. When temperature exceeds the grade limit (standard grade >200°C, high-temperature grade >225°C continuous, or >275 gradi cumulativi oltre 48 ore), la rete di reticolazione si degrada, causando perdita di rimbalzo, decadimento dello stress da contatto ed eventuali perdite.
D3: Quali picchi di temperatura può sopportare l'FKM ad alta-temperatura?
-
Gradi standard: intermittente a 250 gradi (cumulativo inferiore o uguale a 8 ore). Gradi di alta-temperatura: 275 gradi intermittenti (cumulativo inferiore o uguale a 48 ore). FKM può raggiungere un massimo di 300 gradi. Al di là della temperatura di picco o del tempo cumulativo, si verifica un degrado termico irreversibile, che causa il guasto della tenuta.
Q4: Quali informazioni sono richieste per un preventivo personalizzato?
-
Fornire: dimensioni (sezione trasversale-, diametro interno o diametro esterno), grado di temperatura (standard 200 gradi / alta-temperatura 225 gradi / ultra-alta 250 gradi +), durezza Shore A (consigliata 75), temperatura continua massima, temperatura e durata di picco, mezzi di contatto e pressione del sistema.
